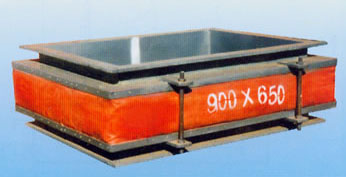

XB型风道纤维植物补偿器（矩形）

XB型风道纤维物补偿器（矩形）

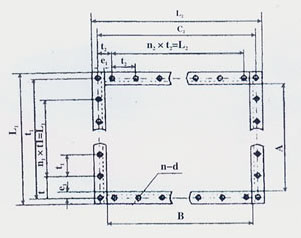

公称通径DN A B A 1 H B 1 重量kg mm 300×400 300 400 609 286 709 23 300×500 500 809 25.7 300×600 600 909 28.5 300×700 700 10019 31.2 400×500 400 500 709 286 809 28.5 400×600 600 909 31.2 400×700 700 1009 34.1 400×800 800 1109 36.8 500×600 500 600 809 286 909 34.1 500×800 800 1109 39.6 500×900 900 1209 42.4 500×1000 1000 913 1413 69 600×700 600 700 909 286 1009 39.6 600×800 800 1109 42.4 600×900 900 1013 1313 69 700×500 700 500 809 286 1009 36.8 700×700 700 1009 42.4 700×800 800 1113 1213 69 800×800 800 800 1213 73.1 800×1200 1200 1613 90 800×1600 1600 2013 106.8 900×400 900 400 709 1209 39.6 900×700 700 1113 1313 73.1 900×1200 1200 1313 1613 94.1 1000×600 1000 600 1013 286 1413 73.1 1000×700 700 1113 77.4 1000×800 800 1213 81.5 1000×1000 1000 1413 90 1200×600 1200 600 1013 286 1613 81.5 1200×700 700 1113 85.7 1200×800 800 1213 90 1200×1000 1000 1413 98.3 1200×1200 1200 1613 106.8 1400×700 1400 700 1113 286 1813 94.1 1400×800 800 1213 98.3 1400×900 900 1313 102.5 1400×1000 1000 1413 106.8 1400×1200 1200 1613 115 1500×800 1500 800 1213 286 1913 102.5 1500×900 900 1313 106.8 1500×1000 1000 1413 110.9 1500×1200 1200 1613 119.3 1600×1000 1600 1000 1413 411 2013 115 1600×1200 1200 1613 123.5 1600×1400 1400 1813 131.9 1600×1600 1600 2013 140.3 1800×900 1800 900 1313 286 2213 119.3 1800×1000 1000 1413 123.5 1800×1200 1200 1613 131.9 1800×1400 1400 1813 140.3 1800×1800 1800 2213 157.1 2000×1000 1990 1000 1413 286 2403 130.8 2000×1300 1300 1713 143.4 2000×1600 1600 2013 155.9 2000×1800 1800 2213 164.9 2000×2000 2000 2413 172.8 2200×1200 2200 1200 1613 286 2613 148.7 2200×1400 1400 1813 157.1 2200×1600 1600 2013 165.5 2200×1800 1800 2213 173.9 2200×2000 2000 2413 182.4 2400×1200 2400 1200 1613 286 2813 157.1 2400×1400 1400 1813 165.5 2400×1600 1600 2013 173.9 2400×1800 1800 2213 182.4 2400×2000 2000 2413 190.8 2600×1600 2600 1600 2013 328 3013 282.1 2600×1800 1800 2213 293.8 2600×2000 2000 2513 3113 282.1 2600×2200 2200 2713 293.8 2800×1800 2800 1800 2313 328 3313 282.1 2800×2000 2000 2513 293.8 2800×2200 2200 2713 305.6 2800×2400 2400 2913 317.3 3000×2000 3000 2000 2513 328 3513 305.6 3000×2400 2400 2913 328.9 3000×2600 2600 3113 341.5 3200×2200 3200 2200 2713 328 3713 328.9 3200×2600 2600 3113 352.3 3200×3000 3000 3513 375.6 3600×2400 3600 2400 2913 328 4113 364 3600×2800 2800 3313 387.3 3600×3200 3200 3713 410.7 4000×2800 4000 2800 3313 328 4513 410.7 4000×3000 3000 3513 422.3 4000×3200 3200 3713 434 4500×3000 4500 3000 3513 328 5013 451.5 4500×3400 3400 3913 474.9 4500×4000 4000 4513 510 5000×3400 5000 3400 3913 328 5513 504.2 5000×3800 3800 4313 527.5 5000×4200 4200 4713 550.8 5500×3600 5500 3600 4113 328 6013 544.6 5500×4200 4200 4713 579.7 5500×4800 4800 5313 614.7 6000×4000 6000 4000 4513 328 6513 598.6 6000×4600 4600 5113 632.6 6000×5000 5000 5513 656

安装要求:法兰螺栓应逐步均匀地加压拧紧,所有螺丝栓松紧度尽可能一致,使用条件恶劣的场合,除加平垫外可添加弱簧垫圈,以防螺母松动,
2,补偿器与配套平焊法兰之间应按工作温度选用相应橡胶石棉垫片.
3,在试行时,应将补偿器限位螺丝作适当调整,便于产品伸长或压缩.
4,焊管连接时,应将限位螺栓适当松动,防止将补偿器限位板拉弯或产生变形,
5焊接作业时作遮盖物遮住橡胶(织物)表面,防止焊渣损伤产品 标签：
